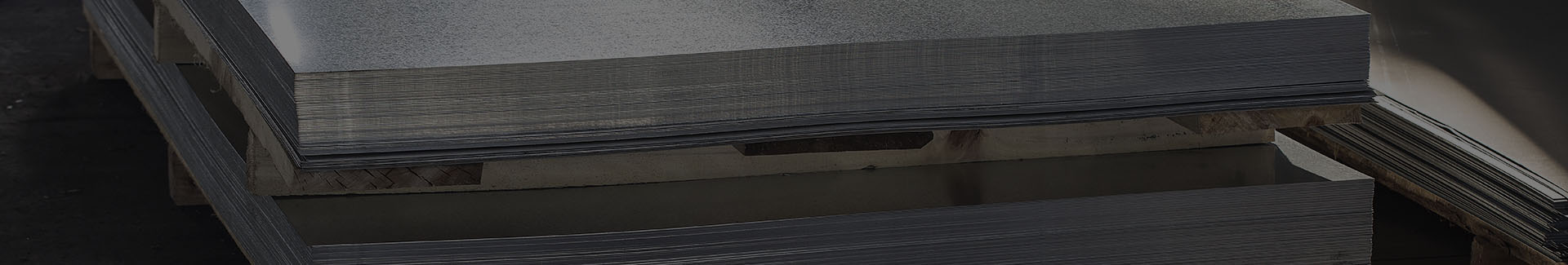

Plechy pozinkované
ŽÁROVĚ POZINKOVANÉ PLECHY
Použití
Plechy žárově pozinkované z tažných jakostí jsou vhodné na lisování, hluboké tažení. Používají se na výrobu částí automobilů, ve stavebnictví a ve strojírenském průmyslu na výrobu profilů, vlnitých plechů, strešních krytin apod.
POROVNÁNÍ JAKOSTÍ
| Európska únia | Japonsko | USA | U. S. Steel Košice |
| EN 10346/09 | JIS G3302 | EN 10346/09 ASTM | TN USSK 10346-4/13 ZINKOMAG™ |
| - | SGC C | A 526, A 527, A 528 | - |
| DX51D + Z + ZF | SGC D1 | A 653 CS Type A,B,C | DX51D + ZM |
| DX52D + Z + ZF | SGC D2 | A 528, A 653 CS Type A,B,C | DX52D + ZM |
| DX53D + Z + ZF | SGC D3 | A 653 DDS | - |
| DX54D + Z + ZF | - | A 653 EDDS | - |
| DX56D + Z + ZF | - | - | - |
VYHOTOVENÍ POVLAKU
| Zinkový povlak (Z) | Min. plošná hmotnosť zinkového povlaku na oboch stranách [g.m2] |
| rovnaký | 100; 140; 150; 180; 200; 225; 275;(350) |
obvyklý zinkový květ (N)
malý zinkový květ (M)
malý zinkový květ (M)
DRUH POVRCHU
- zvyčajný povrch A - podľa EN 10 346/09
- zlepšený povrch B - podľa EN 10 346/09
- povrch s najvyššou kvalitou C - podľa EN 10 346/09
POVRCHOVÁ ÚPRAVA
- chemicky pasivovaný C
- (chromátovanie 10 - 100 mg Cr3+.m2)
- olejovaný O (0,6-2,5 g.m2)
- chemicky pasivovaný a olejovaný CO (iba zvitky)
- bez povrchovej úpravy
Nejčastěji používaná jakost DX51D+Z200MAC
NEJČASTĚJI DODÁVANÉ FORMÁTY POZINKOVANÝCH PLECHŮ
| Jakost | Rozměry (mm) | |||
| Tloušťka | 1000 x 2000 | 1250 x 2500 | 1500 x 3000 | |
| DX51D + Z275 | 0,55 - 0,8 | x | x | - |
| 1,0 - 3,0 | x | x | x | |
Na základě požadavku zákazníka jsme schopni zajistit:
- přesný formát dle možností a tolerancí výrobce
- svitek dle možností a tolerancí výrobce
ELEKTOLYTICKY POZINKOVANÉ PLECHY
Vyrábí se válcováním za studena při teplotě okolního prostředí a následně se na něj v lázni nanáší zinková vrstva.
Tažné oceli DC01 – DC05 + ZE25/25, ZE50/50, ZE75/75
Normy:
Technické dodací podmínky - EN 10152
Mezní úchylky rozměrů a tolerance tvaru - EN 10131
Použití: Mnohostranný materiál využívaný především pro svoji korozní odolnost na výrobu dílů strojů, průmyslových zařízení, karosérií, krytin střech, v domácnostech na výrobu praček ledniček a jiných spotřebičů. Je snadno tvarovatelný a přitom pevný. Vzhledem k velmi tenké vrstvě zinku se díly z tohoto plechu dále povrchově upravují lakováním. Elektrolyticky pozinkovaná ocel zajišťuje vysokou chemickou čistotu povlakové vrstvy a rovnoměrnou kontrolovatelnou tloušťku povlaku (odchylka +/- 0.1 pim).
Konstrukční oceli – S220GD - S550GD
Dělí se podle minimální meze kluzu Rp0,2.Mechanické vlastnosti:
| Jakost | Re (MPa) | Rm (MPa) | A80 (%) MIN |
| S220GD+Z | 220 | 300 | 20 |
| S250GD+Z | 250 | 330 | 19 |
| S280GD+Z+Z | 280 | 360 | 18 |
| S320GD+Z | 320 | 390 | 17 |
| S350GD+Z | 350 | 420 | 16 |
| S420GD+Z | 420 | 480 | 14 |
| S550GD+Z | 550 | 560 | - |
